Workflow Builder in SAP Fiori
Ab Version 5.2.5 ist der Workflow Builder aus dem SAP GUI (Transaktion /WMD/XF_BUILDER) als xSuite App für SAP Fiori verfügbar.
Übersicht der Buttons auf der Startseite
Hinweis
Die Verfügbarkeit der Buttons ist abhängig von dem Wert des Parameters XF_BUILDER_SYSTEM in der xSuite-Parametertabelle (Transaktion /WMD/XF_PARAM).
Der Benutzer kann einen Workflow auf dem System bearbeiten und exportieren, das als Wert für diesen Parameter angegeben ist, z. B. i08/800.
Auf allen anderen Systemen, die nicht als Wert für diesen Parameter angegeben sind, ist nur die Import-Aktion verfügbar.
Icon | Name | Beschreibung |
|---|---|---|
| Anzeige | Öffnet einen markierten Workflow. |
| ID neu | Erstellt einen neuen Workflow mit einer neuen Builder-ID und Version 001. |
| ID kopieren | Erstellt einen neuen Workflow basierend auf dem in der Tabelle ausgewählten Workflow. Die Builder-ID wird neu generiert. |
| Version neu | Erstellt eine neue Workflow-Version für den in der Tabelle ausgewählten Workflow. |
| Version kopieren | Erstellt eine neue Workflow-Version basierend auf der in der Tabelle ausgewählten Workflow-Version. |
| Neue Werte anfordern | Lädt den Inhalt der Tabelle anhand der angegebenen Filterkriterien neu. |
| Detail | Öffnet einen Dialog, der die Details des ausgewählten Workflows zeigt. Der Benutzer kann die Details teilweise bearbeiten. |
| Aktiv. | Aktiviert den ausgewählten Workflow. |
| Deaktiv. | Deaktiviert den ausgewählten Workflow. |
| Status | Wechselt den Status des ausgewählten Workflows. |
| Lösch. | Löscht den ausgewählten Workflow. |
| Export WF | Exportiert den ausgewählten Workflow in eine TXT-Datei, die heruntergeladen wird. |
| Import WF | Öffnet einen Dialog zum Importieren eines Workflows anhand einer TXT-Datei. |
| Filter | Öffnet die Filteroptionen für die Liste. |
| Alle Filter entfernen | Entfernt alle gesetzten Filter für die Liste. |
| Sortierung | Öffnet die Sortieroptionen für die Liste. Der Benutzer kann eine oder mehrere Spalten auswählen und die Spalten aufsteigend oder absteigend sortieren. |
| Standard-Sortierung wiederherstellen | Entfernt alle gesetzten Sortierungen und stellt die ursprüngliche Sortierung wieder her. |

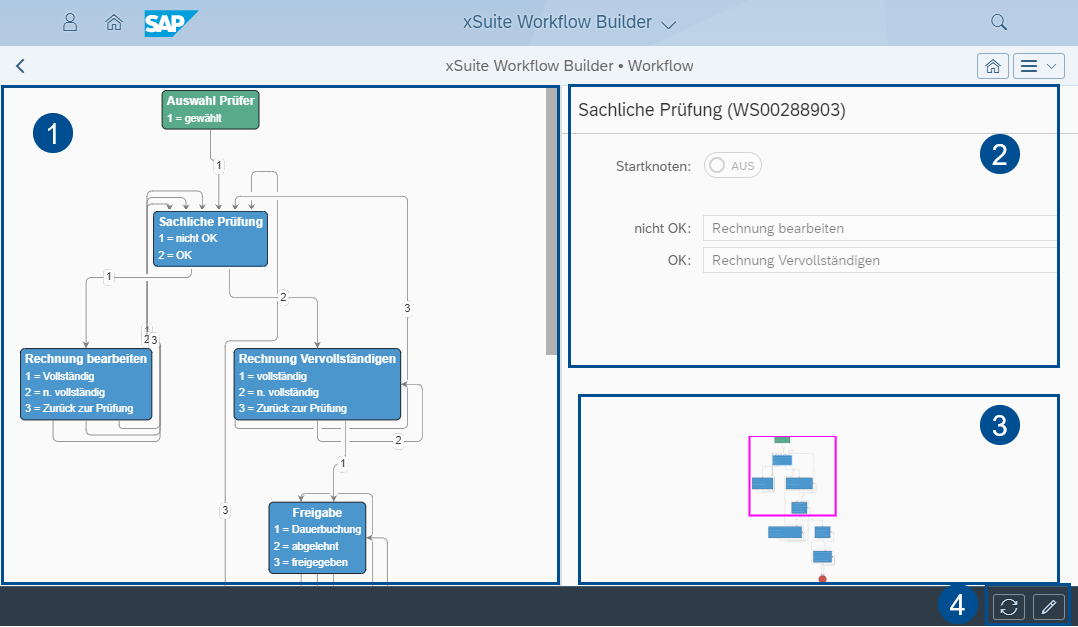

Aufbau der Workflow-Ansicht
Bereich | Beschreibung | |
|---|---|---|
1 | Workflow-Diagramm | Stellt einen Workflow in Form eines Diagramms dar. Workflowaufgaben werden als Knoten dargestellt. |
2 | Detailansicht | Zeigt die Ausgänge eines ausgewählten Knotens. |
3 | Mini-Map | Zeigt eine kleine Version des Workflow-Diagramms. Die Umrandung zeigt an, welcher Bereich des Workflows im Workflow-Diagramm angezeigt wird. |
4 | Buttons |
|

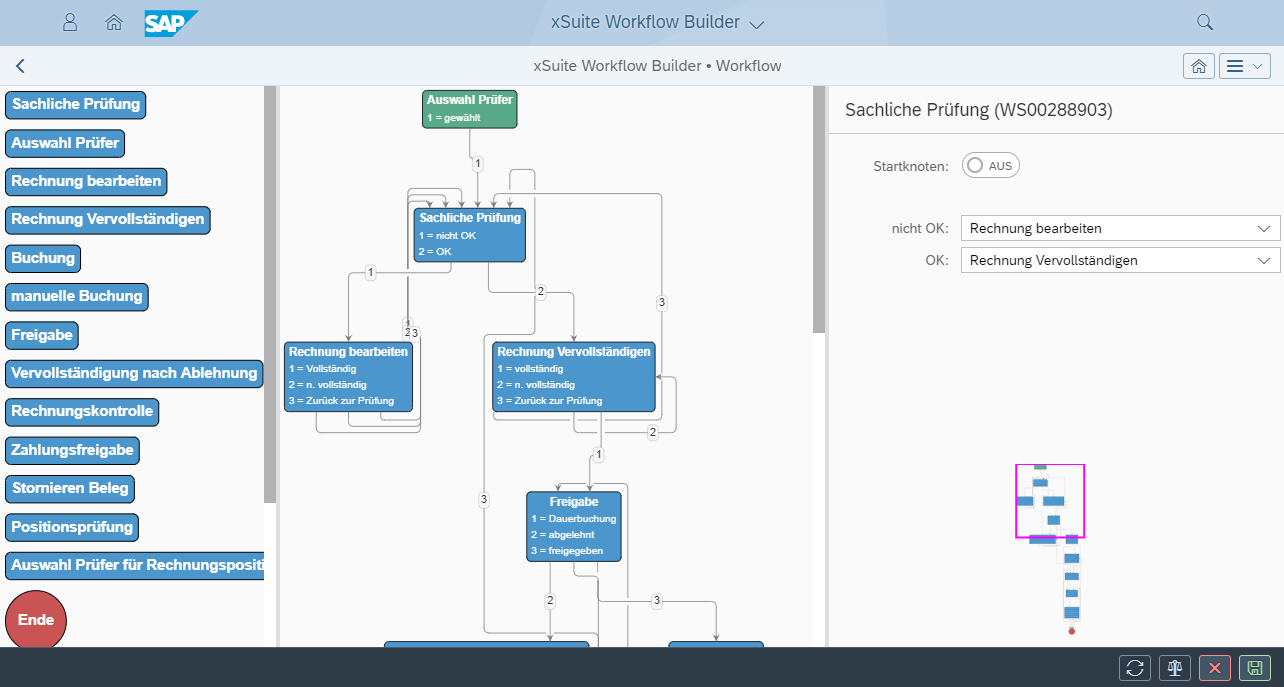

Bearbeitungsmodus eines Workflows
Im Bearbeitungsmodus eines Workflows wird eine Auswahl von Knoten dargestellt. Jeder Knoten repräsentiert eine Workflowaufgabe.
Der Benutzer kann einen Knoten per Drag-and-drop in das Workflowdiagramm ziehen. In der Detailansicht kann der Benutzer die Ausgänge eines Knotens bearbeiten und einen Knoten als Startknoten markieren.
Aus technischen Gründen wird das Diagramm nach jeder Änderung neu aufgebaut.
Im Bearbeitungsmodus eines Workflows sind 3 zusätzliche Buttons verfügbar:
Icon | Name | Beschreibung |
|---|---|---|
| Prüfen | Prüft die Daten des Workflows. |
| Ablehnen | Schließt den Bearbeitungsmodus, ohne die Änderungen zu speichern. |
| Sichern | Speichert alle Änderungen an dem Workflow und schließt anschließend den Bearbeitungsmodus. |
